Thiết Bị Truyền Nhiệt Ống Chùm Là Gì? Cấu Tạo, Nguyên Lý & Ứng Dụng Thực Tế

Thiết bị truyền nhiệt ống chùm (Shell and Tube Heat Exchanger) là một trong những loại thiết bị trao đổi nhiệt được sử dụng phổ biến nhất trong các ngành công nghiệp hiện nay. Với khả năng hoạt động trong nhiều điều kiện môi trường, từ chân không cho đến áp suất cực cao, thiết bị này là lựa chọn lý tưởng để truyền nhiệt giữa các dòng chất khác nhau một cách hiệu quả và an toàn.

Khái niệm thiết bị truyền nhiệt ống chùm

Thiết bị truyền nhiệt ống chùm là một hệ thống dùng để trao đổi nhiệt giữa hai hoặc nhiều dòng chất lỏng (hoặc khí) mà không để chúng tiếp xúc trực tiếp. Các dòng chất này được tách biệt thông qua hệ thống các ống, nhằm đảm bảo không xảy ra hiện tượng pha trộn hoặc phản ứng hóa học không mong muốn.

So với các dạng bộ trao đổi nhiệt khác như dạng tấm, thiết bị ống chùm chiếm tới 60% ứng dụng trong thực tế nhờ khả năng thích ứng cao với nhiều ngành công nghiệp như: lọc hóa dầu, nhiệt điện, đóng tàu, chế biến thực phẩm,…

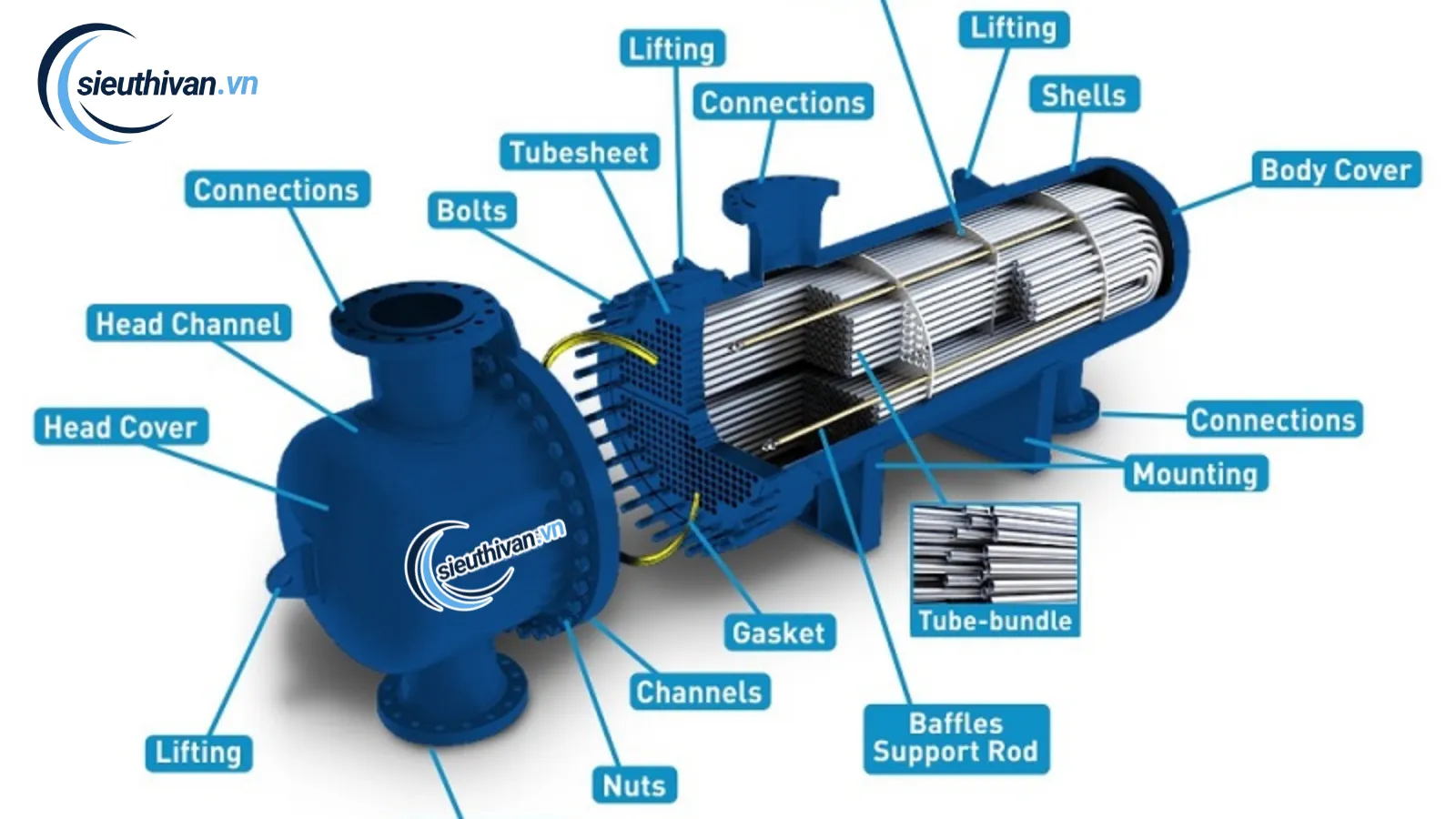

Cấu tạo của thiết bị truyền nhiệt ống chùm

Dù có nhiều biến thể khác nhau, nhưng thiết bị truyền nhiệt dạng ống chùm cơ bản vẫn bao gồm các bộ phận chính sau:

Ống trao đổi nhiệt

Đây là nơi trực tiếp diễn ra quá trình truyền nhiệt. Chất liệu phổ biến để chế tạo ống bao gồm: đồng, thép hợp kim, titanium, niken, tùy thuộc vào môi trường làm việc. Có thể sử dụng ống trơn hoặc ống có cánh tăng hiệu suất trao đổi nhiệt.

Mặt sàng ống

Là tấm kim loại (thường là thép hợp kim, inox, titan) dùng để cố định các ống trao đổi nhiệt. Mặt sàng có độ chính xác cao và khả năng chống ăn mòn tốt.

Vỏ và cửa ra/vào lưu chất

Phần vỏ chứa dòng lưu chất bên ngoài ống, thường có tiết diện tròn và được chế tạo từ thép tấm. Các cửa ra vào được thiết kế phù hợp để dòng chất dễ dàng lưu thông.

Khoang đầu và đầu ra/vào chất lỏng

Đây là bộ phận kiểm soát dòng chảy trong ống, thường được làm từ hợp kim có độ bền cao.

Nắp đậy

Dạng hình tròn, kết nối với khoang đầu bằng bu lông và mặt bích để thuận tiện cho việc tháo lắp, vệ sinh hoặc bảo trì.

Tấm chia khoang và vách ngăn

Tạo ra nhiều khoang nhỏ giúp lưu chất phân bố đều, định vị các ống trao đổi nhiệt và hạn chế hiện tượng rung lắc khi vận hành.

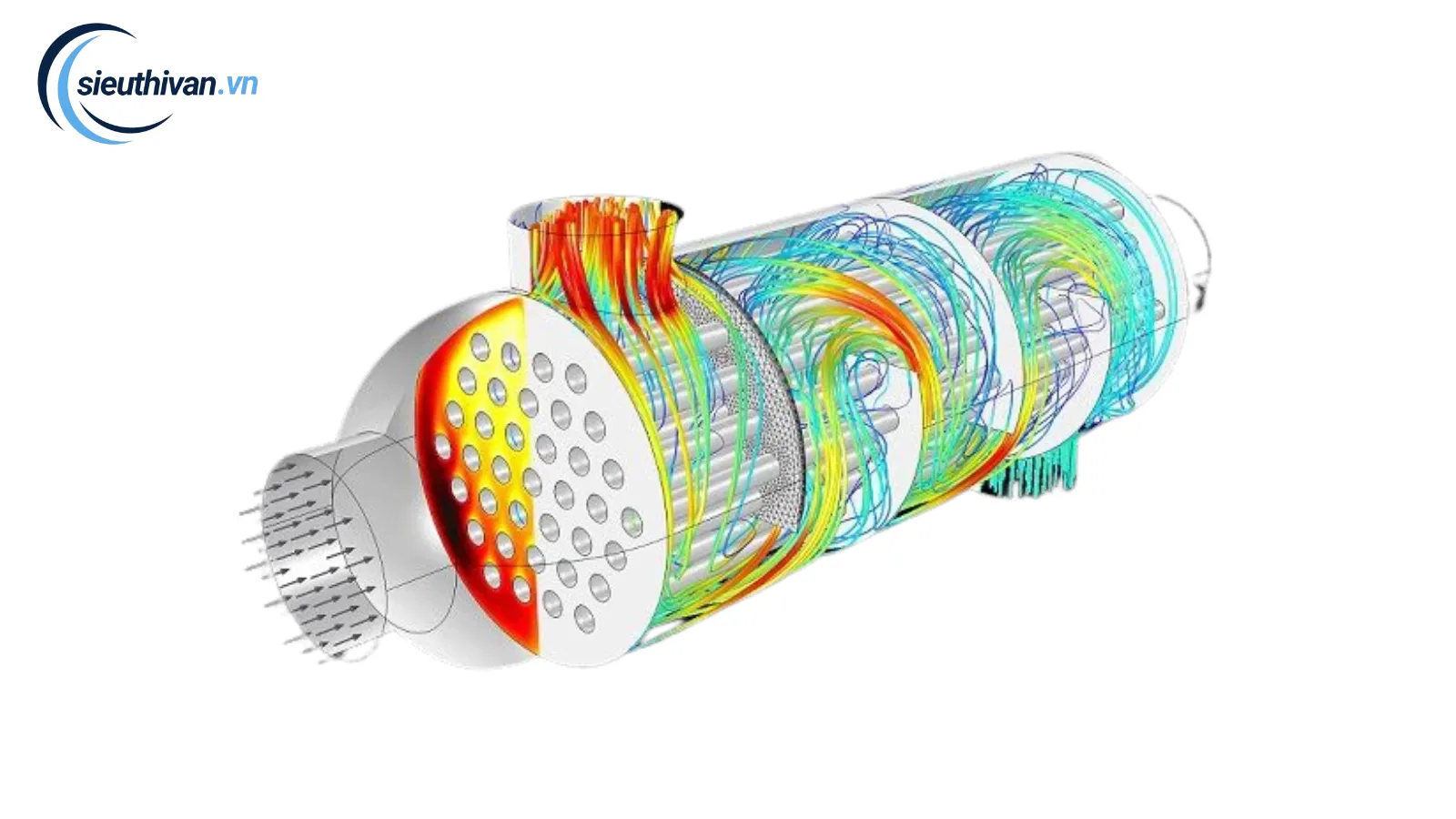

Nguyên lý hoạt động

Thiết bị truyền nhiệt ống chùm hoạt động theo nguyên lý trao đổi nhiệt gián tiếp, tức là hai dòng chất lỏng (hoặc khí) luân chuyển qua lại giữa bên trong và bên ngoài ống nhưng không tiếp xúc trực tiếp.

Để tăng hiệu quả trao đổi nhiệt, hai dòng lưu chất thường được bố trí theo hướng chéo dòng hoặc vuông góc, tạo ra dòng chảy rối giúp truyền nhiệt hiệu quả hơn.

Ứng dụng thực tế của thiết bị truyền nhiệt ống chùm

Thiết bị này được ứng dụng rộng rãi trong nhiều lĩnh vực:

• Ngành năng lượng: nhiệt điện, thủy điện.

• Ngành dầu khí: lọc hóa dầu, khí hóa lỏng.

• Ngành hàng hải: tàu thủy, động cơ tàu biển.

• Ngành thực phẩm: tiệt trùng, làm mát sản phẩm.

• Ngành hóa chất: gia nhiệt, ngưng tụ hoặc làm mát dung dịch phản ứng.

Các trường hợp sử dụng phổ biến:

Ưu điểm và nhược điểm

Ưu điểm:

• Ứng dụng linh hoạt trong nhiều ngành công nghiệp

• Làm việc tốt trong điều kiện áp suất và nhiệt độ cao

• Dễ bảo trì, vệ sinh hoặc thay thế ống

Nhược điểm:

• Kích thước cồng kềnh hơn các loại trao đổi nhiệt dạng tấm

• Chi phí đầu tư ban đầu cao

• Diện tích truyền nhiệt trên đơn vị thể tích thấp hơn
