Thiết Bị Trao Đổi Nhiệt Dạng Tấm

Thiết bị trao đổi nhiệt là gì?

Thiết bị trao đổi nhiệt dạng tấm là một hệ thống chuyên dùng để truyền nhiệt giữa hai hoặc nhiều môi chất có nhiệt độ khác nhau. Môi chất có thể là chất lỏng, khí hoặc hơi, được sử dụng phổ biến trong các ngành công nghiệp như: thực phẩm, hóa chất, dược phẩm, HVAC, điện, và đặc biệt là trong thiết bị làm mát, lò hơi, thiết bị ngưng tụ, phục hồi nhiệt.

Thiết bị trao đổi nhiệt dạng tấm (Plate Heat Exchanger – PHE)

Thiết bị trao đổi nhiệt dạng tấm là dòng sản phẩm nổi bật với hiệu suất truyền nhiệt cao, thiết kế nhỏ gọn và linh hoạt. Sản phẩm AYVAZ PHE, phân phối và lắp đặt bởi sieuthivan.vn, là lựa chọn lý tưởng cho các ứng dụng làm mát và gia nhiệt hiệu quả.

Cấu tạo chính:

• Tấm trao đổi nhiệt (Plates): Là các tấm kim loại mỏng (thường là thép không gỉ) được dập nổi tạo rãnh giúp dòng chảy phân bố đều và tăng diện tích tiếp xúc.

• Gioăng cao su (Gasket): Làm kín giữa các tấm, giúp phân tách dòng nóng – lạnh.

• Khung đỡ và bu-lông: Dùng để cố định các tấm và đảm bảo độ kín khít cho toàn bộ hệ thống.

Nguyên lý hoạt động:

Các dòng môi chất nóng và lạnh chảy luân phiên xen kẽ giữa các tấm kim loại. Nhờ thiết kế rãnh xoắn giúp tăng cường độ rối, hiệu suất trao đổi nhiệt đạt mức tối ưu. Hệ thống gioăng hoặc mối hàn đảm bảo không xảy ra rò rỉ, đồng thời cho phép dễ dàng tháo lắp, vệ sinh và bảo trì.

Ưu điểm nổi bật của thiết bị trao đổi nhiệt dạng tấm

• Hiệu suất trao đổi nhiệt cao nhờ diện tích bề mặt lớn và luồng chảy rối.

• Kích thước nhỏ gọn, dễ dàng lắp đặt và tiết kiệm không gian.

• Chi phí đầu tư và bảo trì thấp so với các loại khác.

• Dễ thay đổi công suất bằng cách thêm hoặc bớt tấm.

• Vệ sinh, bảo trì đơn giản – chỉ cần tháo các tấm ra khỏi khung.

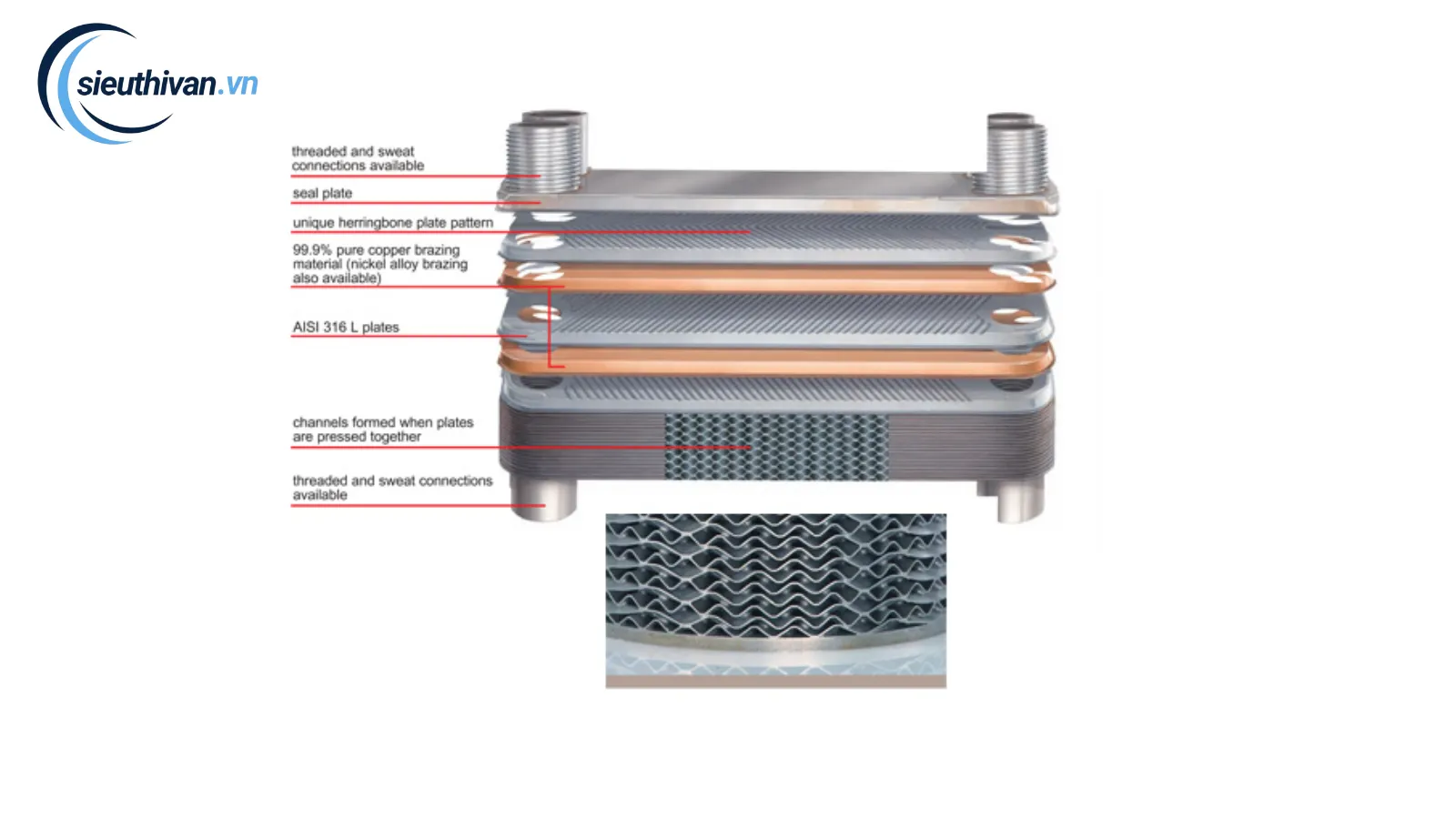

Vật liệu sử dụng phổ biến

Tấm trao đổi nhiệt:

• SS304, SS316, SS316L

• Titanium, Hastelloy-C, SMO254

• Nickel và hợp kim đặc biệt cho môi trường khắc nghiệt

Gioăng (Gasket):

• NBR, EPDM, HNBR, Viton, Silicon, Teflon

• Nhiệt độ làm việc: -30℃ đến 210℃

• Áp suất tối đa: 34kg/cm²

Đối với ứng dụng nhiệt độ cao hơn 180°C, nên sử dụng thiết bị bán hàn hoặc hàn kín để đảm bảo độ bền và an toàn.

Các loại thiết bị trao đổi nhiệt dạng tấm

Ngoài dạng tấm, thị trường còn có nhiều loại thiết bị trao đổi nhiệt như:

Dựa theo cấu trúc:

• Dạng ống chùm (Shell & Tube): Phổ biến trong ngành dầu khí, hóa chất.

• Dạng mặt phẳng: Dùng cho trao đổi nhiệt khí – khí, khí – lỏng.

Dựa theo dòng chảy:

• 1 pass, 2 pass, 3 pass, 4 pass…

• Dòng chảy thẳng, xoắn ốc, ngược chiều, đồng chiều.

Dựa theo bề mặt truyền nhiệt:

• Bề mặt nhẵn

• Bề mặt có cánh tản nhiệt

• Bề mặt dạng xương cá (Chevron)

Gioăng cao su và ảnh hưởng đến hiệu quả vận hành

Việc lựa chọn đúng loại gioăng và kích thước phù hợp có ảnh hưởng lớn đến khả năng chịu nhiệt, áp suất và độ kín của thiết bị. Một số loại gioăng phổ biến:

• EPDM: Chịu hơi nước, axit loãng, tia UV, ozone – hoạt động tốt đến 180°C

• NBR: Kháng dầu, dung môi nhẹ

• Silicone, Viton: Dùng cho môi trường đặc biệt

Ứng dụng và lựa chọn thiết bị phù hợp

Thiết bị trao đổi nhiệt dạng tấm AYVAZ thích hợp cho:

• Hệ thống HVAC

• Nhà máy thực phẩm, đồ uống, sữa

• Nhà máy hóa chất, dược phẩm

• Hệ thống năng lượng, công nghiệp nặng

Việc lựa chọn loại thiết bị phù hợp phụ thuộc vào:

• Nhiệt độ, áp suất làm việc

• Loại môi chất

• Yêu cầu công suất truyền nhiệt

• Điều kiện lắp đặt và bảo trì

Tại sao bạn nên chọn Siêu Thị Van?

sieuthivan.vn tự hào là đơn vị cung cấp chính hãng thiết bị trao đổi nhiệt AYVAZ, mang đến giải pháp tối ưu với:

• Dịch vụ lắp đặt chuyên nghiệp

• Tư vấn kỹ thuật chính xác, tận tình

• Bảo trì, thay thế linh kiện nhanh chóng

• Giá thành hợp lý, cạnh tranh

Liên hệ ngay với chúng tôi để được tư vấn và báo giá:

Nếu bạn đang tìm những sản phẩm thiết bị trao đổi nhiệt dạng tấm chất lượng cho từng công trình, hãy liên hệ với sieuthivan.vn để được hỗ trợ nhanh chóng và chuyên nghiệp. Chúng tôi cam kết mang đến thiết bị chất lượng, giá cạnh tranh và dịch vụ hậu mãi tận tâm.
