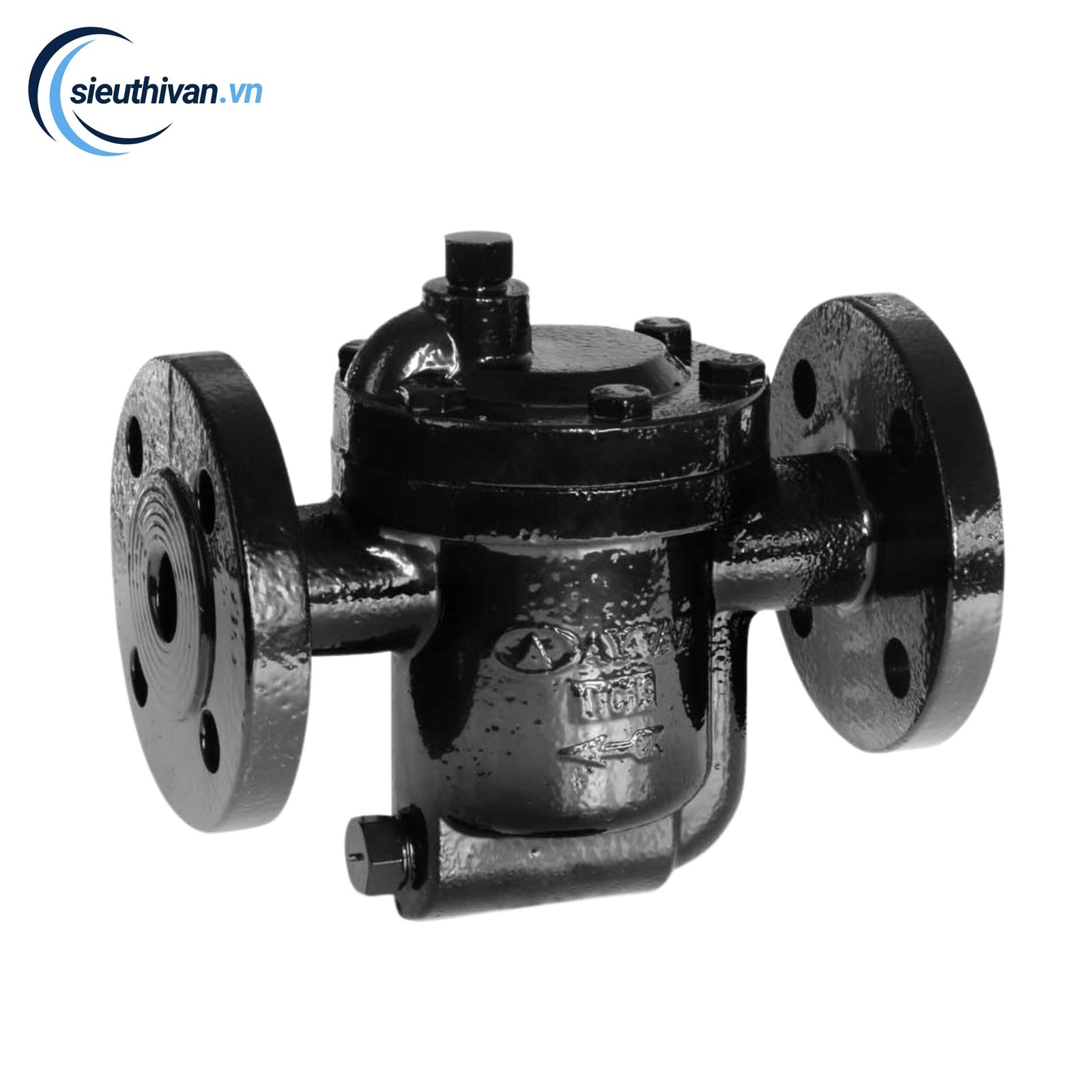

Bẫy Gầu Đảo (Inverted bucket steam traps)

Trong các hệ thống hơi công nghiệp, việc loại bỏ nước ngưng (condensate) một cách hiệu quả là yếu tố then chốt giúp nâng cao hiệu suất truyền nhiệt, tiết kiệm năng lượng và bảo vệ thiết bị. Một trong những loại bẫy hơi được tin dùng nhờ khả năng hoạt động ổn định và độ bền cao chính là bẫy gầu đảo (Inverted Bucket Steam Trap). Bài viết này sẽ giúp bạn hiểu rõ hơn về cấu tạo, nguyên lý hoạt động, ưu điểm và ứng dụng của loại bẫy hơi này.

Bẫy gầu đảo là gì?

Bẫy gầu đảo, còn gọi là bẫy hơi gầu ngược (Inverted Bucket Steam Trap), là một thiết bị cơ học dùng để xả condensate và không khí khỏi hệ thống hơi, đồng thời giữ lại hơi nước khô để tránh thất thoát năng lượng. Thiết bị này hoạt động dựa trên nguyên lý chênh lệch tỷ trọng giữa hơi nước và nước ngưng tụ.

Cấu tạo của bẫy gầu đảo

Bẫy gầu đảo có cấu tạo khá đơn giản nhưng hoạt động hiệu quả và bền bỉ. Các bộ phận chính bao gồm:

• Vỏ bẫy: Thường làm bằng gang, thép hoặc inox, có khả năng chịu nhiệt và áp suất cao.

• Gầu đảo (inverted bucket): Là một phao rỗng hình trụ, treo ngược trong thân bẫy.

• Cơ cấu đòn bẩy – van: Gắn với gầu đảo để điều khiển quá trình mở/đóng cửa xả.

• Lỗ thông khí (air vent): Cho phép xả khí không ngưng khi khởi động.

• Đầu vào – đầu ra: Kết nối với đường ống hơi và đường xả nước ngưng.

Nguyên lý hoạt động của bẫy gầu đảo

Bẫy hơi gầu đảo hoạt động theo 4 giai đoạn chính:

• Khi bắt đầu có nước ngưng: Gầu đảo chìm xuống dưới do nước ngưng nặng hơn, kéo theo van mở ra để xả nước ngưng ra ngoài.

• Khi hơi nước đi vào: Gầu đảo bắt đầu nổi lên do hơi đi vào khoang gầu, đóng van lại để giữ hơi không thoát ra.

• Khi hơi ngưng tụ: Hơi trong gầu ngưng tụ dần, gầu trở nên nặng và chìm xuống, quá trình lặp lại.

• Xả khí không ngưng: Khi khởi động, không khí cũng được xả ra qua lỗ thông khí, đảm bảo hiệu suất hệ thống.

Ưu điểm của bẫy gầu đảo

Sử dụng bẫy hơi gầu đảo mang lại nhiều lợi ích rõ rệt cho các hệ thống hơi:

• Hoạt động tin cậy: Cơ chế đơn giản, ít hỏng vặt.

• Chống thất thoát hơi hiệu quả: Chỉ xả condensate, không xả hơi sống.

• Xử lý tốt khí không ngưng: Giảm hiện tượng búa nước và ăn mòn.

• Thích hợp với môi trường áp suất cao: Hoạt động ổn định ở áp lực lớn và nhiệt độ cao.

• Chi phí bảo trì thấp: Ít bộ phận chuyển động nên tuổi thọ cao.

Nhược điểm cần lưu ý

Tuy có nhiều ưu điểm, bẫy gầu đảo cũng có một số hạn chế:

• Không thích hợp với tải condensate quá thấp.

• Dễ bị kẹt nếu chất lượng hơi không sạch (có nhiều cặn).

• Không có khả năng điều tiết lưu lượng như bẫy nhiệt tĩnh.

Ứng dụng của bẫy gầu đảo

Bẫy hơi gầu đảo được ứng dụng rộng rãi trong nhiều ngành công nghiệp có sử dụng hơi:

• Nhà máy thực phẩm và đồ uống

• Ngành hóa chất và dược phẩm

• Xưởng dệt nhuộm, sấy vải

• Hệ thống HVAC trung tâm

• Nồi hơi công nghiệp, bộ trao đổi nhiệt, thiết bị sấy

Lưu ý khi lựa chọn và lắp đặt bẫy gầu đảo

Để đảm bảo hiệu quả làm việc tối ưu, cần lưu ý:

• Chọn đúng kích thước và lưu lượng xả phù hợp với tải nhiệt.

• Lắp đặt đúng chiều dòng chảy, không bị nghiêng hoặc lộn ngược.

• Đảm bảo có bộ lọc trước bẫy để tránh cặn gây kẹt van.

• Kiểm tra và bảo trì định kỳ để kéo dài tuổi thọ thiết bị.
