Bộ lọc chữ Y – Giải pháp bảo vệ thiết bị đường ống hiệu quả

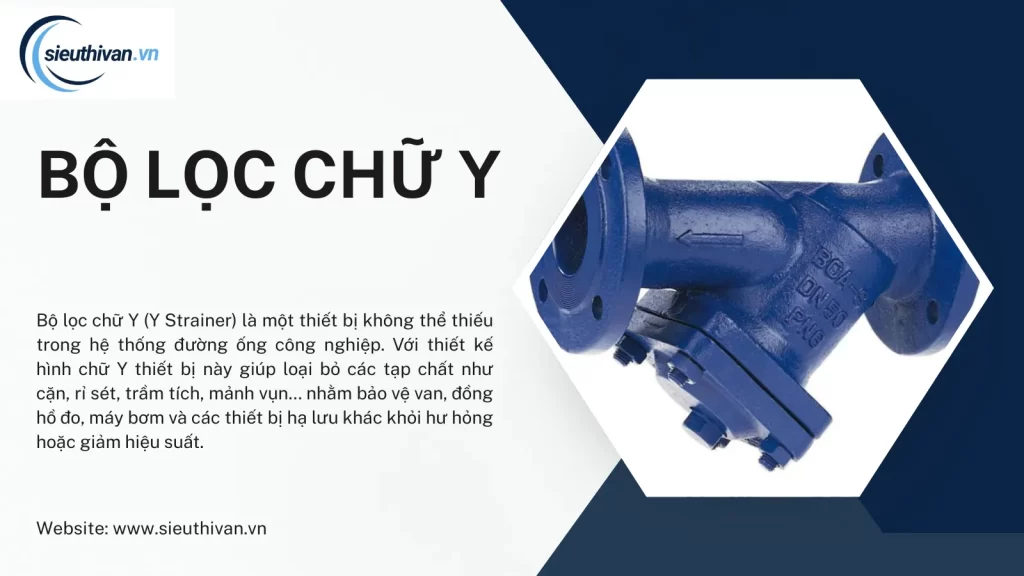

Bộ lọc chữ Y (Y Strainer) là một thiết bị không thể thiếu trong hệ thống đường ống công nghiệp. Với thiết kế hình chữ Y đặc trưng, thiết bị này giúp loại bỏ các tạp chất như cặn, rỉ sét, trầm tích, mảnh vụn… nhằm bảo vệ van, đồng hồ đo, máy bơm và các thiết bị hạ lưu khác khỏi hư hỏng hoặc giảm hiệu suất.

Cấu tạo chi tiết của lọc chữ Y

Thân lọc

Là phần chính của thiết bị, được thiết kế hình chữ Y để dòng chất lỏng đi qua một nhánh, trong khi nhánh còn lại nằm chéo xuống dưới để thu gom cặn bẩn. Chất liệu thân thường làm bằng gang hoặc inox, chịu được áp lực và nhiệt độ cao.

Nắp van

Nắp được cố định với thân bằng ren hoặc bu lông. Ngoài chức năng giữ lưới lọc bên trong, một số dòng cao cấp còn tích hợp lỗ xả cặn giúp vệ sinh dễ dàng mà không cần tháo nắp.

Lưới lọc

Linh kiện quan trọng nhất, chịu trách nhiệm giữ lại các chất rắn trước khi dòng chất lỏng vào hệ thống chính. Lưới thường làm từ thép không gỉ AISI 304 để đảm bảo độ bền và chống ăn mòn.

Có 2 dạng lưới phổ biến:

• Lưới đục lỗ: Các lỗ đồng đều từ 0.8mm đến 3.2mm, phù hợp lọc mảnh vụn có kích thước vừa.

• Lưới đan: Dạng lưới mịn, kích thước lỗ chỉ 0.07mm – phù hợp môi trường nhiều tạp chất nhỏ li ti.

Gioăng làm kín

Là vòng đệm giữa thân và nắp van để ngăn rò rỉ. Có thể làm từ PTFE, cao su NBR, silicone tùy theo nhiệt độ và môi chất sử dụng.

Nguyên lý hoạt động của lọc Y

Khi chất lỏng hoặc khí đi qua lọc Y, các hạt rắn và tạp chất sẽ bị giữ lại trong phần chứa cặn nhờ lưới lọc. Dòng chất sạch tiếp tục đi đến các thiết bị khác trong hệ thống. Cơ chế lọc thuần cơ học này đảm bảo hiệu suất cao mà không làm ảnh hưởng đến áp suất hoặc tốc độ dòng chảy nếu lắp đặt đúng cách.

Tiêu chí lựa chọn lọc chữ Y phù hợp

Để chọn lọc Y hiệu quả, cần lưu ý các yếu tố:

• Kích thước đường ống và bộ lọc

• Vật liệu thân, lưới lọc và gioăng

• Áp suất và nhiệt độ làm việc

• Loại kết nối: mặt bích, ren, hàn…

• Tính chất của môi chất (nước, khí, dầu, hơi…)

• Mức độ và kích thước tạp chất trong hệ thống

• Khả năng vệ sinh và thay thế linh kiện

Hướng dẫn lắp đặt lọc Y đúng kỹ thuật

• Đảm bảo hướng dòng chảy theo đúng chiều mũi tên trên thân lọc.

• Lắp đặt theo chiều ngang hoặc dọc, miễn sao phần chứa cặn phải hướng xuống dưới để tránh tắc nghẽn dòng chảy.

• Đặt trước các thiết bị nhạy cảm như van điều khiển, đồng hồ đo, máy bơm…

• Chừa không gian xung quanh để vệ sinh, mở nắp dễ dàng.

• Kiểm tra áp suất, nhiệt độ hoạt động phù hợp với thông số lọc.

Ứng dụng phổ biến của lọc chữ Y

• Hệ thống hơi nóng: Bảo vệ thiết bị khỏi cặn rỉ, giúp ổn định dòng hơi và tránh nghẹt hệ thống.

• Ứng dụng chất lỏng: Xử lý nước, hệ thống PCCC, cấp thoát nước, hóa chất, dầu…

• Hệ thống khí nén – khí tự nhiên: Giữ sạch đường ống dẫn khí, hạn chế sụt áp, nâng cao tuổi thọ thiết bị.

Câu hỏi thường gặp

Có thể lắp lọc Y theo chiều nào?
Lọc Y có thể lắp ngang hoặc dọc, nhưng chân lọc luôn phải hướng xuống dưới.

Kết nối của lọc Y có những loại nào?
Gồm mặt bích, ren, hàn, tùy theo tiêu chuẩn và ứng dụng cụ thể.

Vật liệu nào phù hợp với lọc Y?
Tùy môi chất mà chọn gang, đồng, inox hoặc thép. Quan trọng là vật liệu không bị ăn mòn trong điều kiện làm việc.

Giá lọc chữ Y có đắt không?
Lọc Y là giải pháp kinh tế, hiệu quả, đặc biệt ở các ứng dụng không đòi hỏi lọc quá tinh. Giá cả tùy kích thước và vật liệu.
